　　消防應急燈的四線制中應該如何加強啟線?從安全上考慮，接線時按照規范要求必須有接地線(接消防應急日光燈外殼)。一般情況，應急電源兩根白線接節能燈，紅線接長明線，黑線接開關火線，藍線接零線。(也有些產品電線用色不一樣，具體還是要看應急電源上的接線標識)。安裝和普通筒燈一樣，只是多加了個應急電源放在天花板上面。

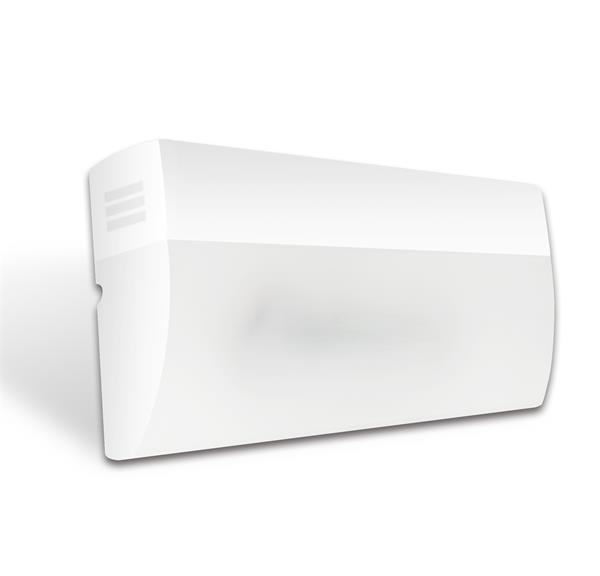

　　消防應急燈燈，和普通吸頂燈安裝方式一樣。接線：開關線接燈頭，長明線接應急電源線。零線共用。共4根線：一根直接接火線(消防狀態及日常充電線)，一根通過開關接開關線(正常照明)，一根接零，一根接地。

　   消防應急燈工作原理：

　　1、電池充電電路

　　外電源經Q2，Q6，R8，D10對電池進行恒流充電。當有外電源供電時，充電電流經R8，D10向電池充電，且使充電指示燈D12點亮。

　　2、燈控制電路

　　由Q3，仍、Q5、Q7和鍵K，G構成，在無市電時，按一下K(開)鍵，Q5飽和導通，Q5的集電極電流通過R12使Q7維持導通;D11反向擊穿工作在穩壓狀態，Q5的集電極電壓給Q3，Q4提供偏置使其導通，點亮L1、L2。當按一下G(關)鍵時，Q7截止，撤除了Q5導通條件，燈關閉。

　　3、試驗電路

　　當按住試驗按鍵S不放時，Ql截止，D7負極電位變低而正偏導通，使Q5導通滿足點燈條件，使L1、L2點亮。松開S鍵燈隨即熄滅。試驗電路的作用是測試點燈電路是否正常。
